Дымники на трубу: разновидности и рекомендации по выбору
Его функция является не столько декоративной, сколько защитной: дымник предотвращает попадание в дымоход атмосферных осадков, мусора, птиц, а также повышает энергоэффективность жилища и значительно уменьшает риск его задымления.
Конструкция
Классическая модель дымника состоит из трех частей:
Защитного зонта, выполняющего функцию защиты от попадания посторонних предметов и атмосферных осадков. Зонт может быть выполнен в виде пирамиды, конуса, полусферы или другой конфигурации.
Фартука, для защиты оголовка дымовой трубы от капель, отлетающих от зонта. Предотвращает преждевременное разрушение дымовой трубы, защищает от образования грибка и плесени, тем самым повышая срок эксплуатации дымохода.
Кронштейнов, необходимых для соединения защитного зонта с фартуком. Количество, форма и размер кронштейнов зависят от типоразмера дымохода и веса зонта, детали соединяются методом сварки.
Недостатки при установке дымника
Кроме описанных выше преимуществ, неправильно смонтированный дымник имеет и недостатки:
1. Дымник является механическим препятствием на пути выхода продуктов горения и задерживает их свободный отток. Неверно выбранная или неправильно установленная модель может стать причиной задымления помещения.
2. При сжигании топлива образуется водяной пар, который конденсирует на холодном металле колпака, что при температуре ниже 0 градусов приводит к образованию наледи и сосулек, которые перекрывают выходное отверстие трубы и препятствуют процессу дымоудаления.
Разновидности дымников

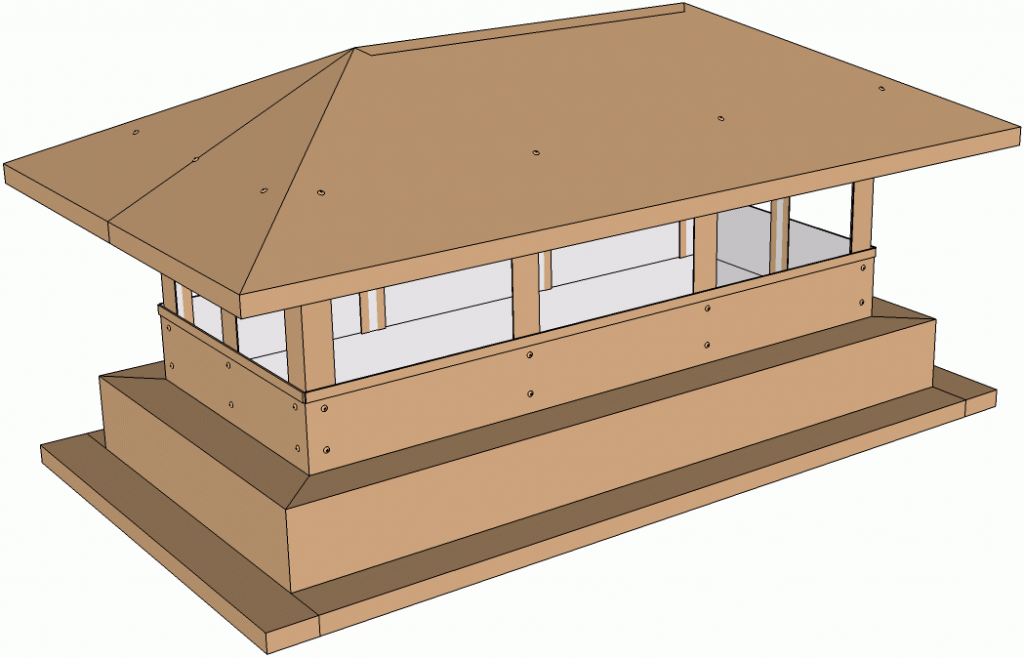

Универсальный скатный дымник – наиболее распространенный и простой вариант, подходит как для труб вентиляции, так и для труб дымоходов.

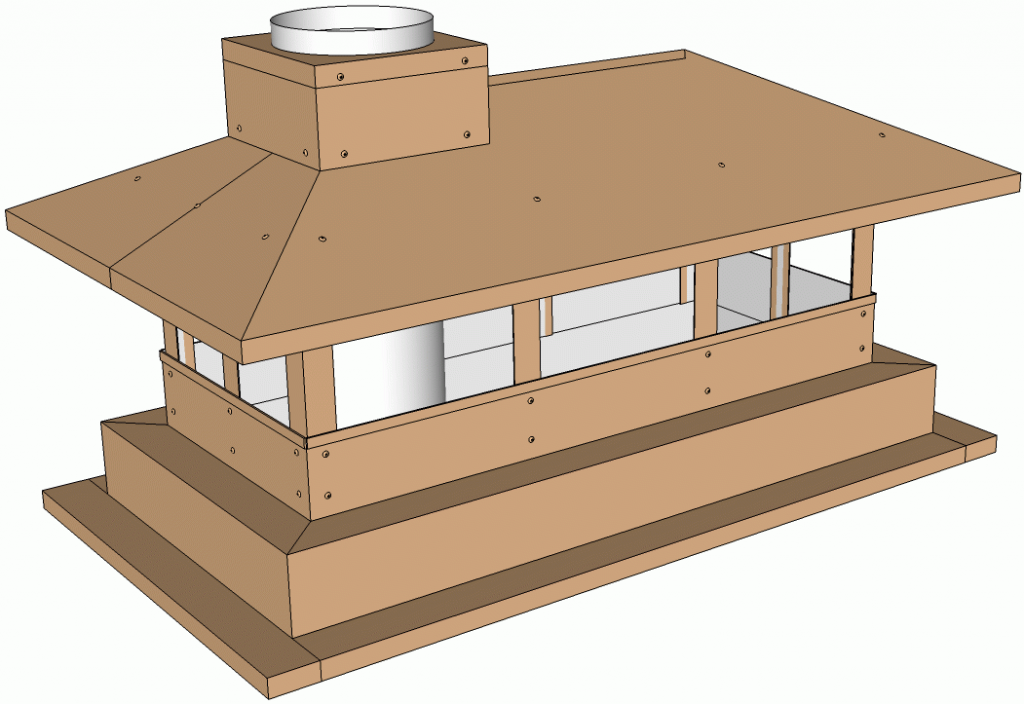

Скатный дымник с выпуском – конструкция имеет вентиляционное отверстие, обеспечивающее свободных выход продуктов горения

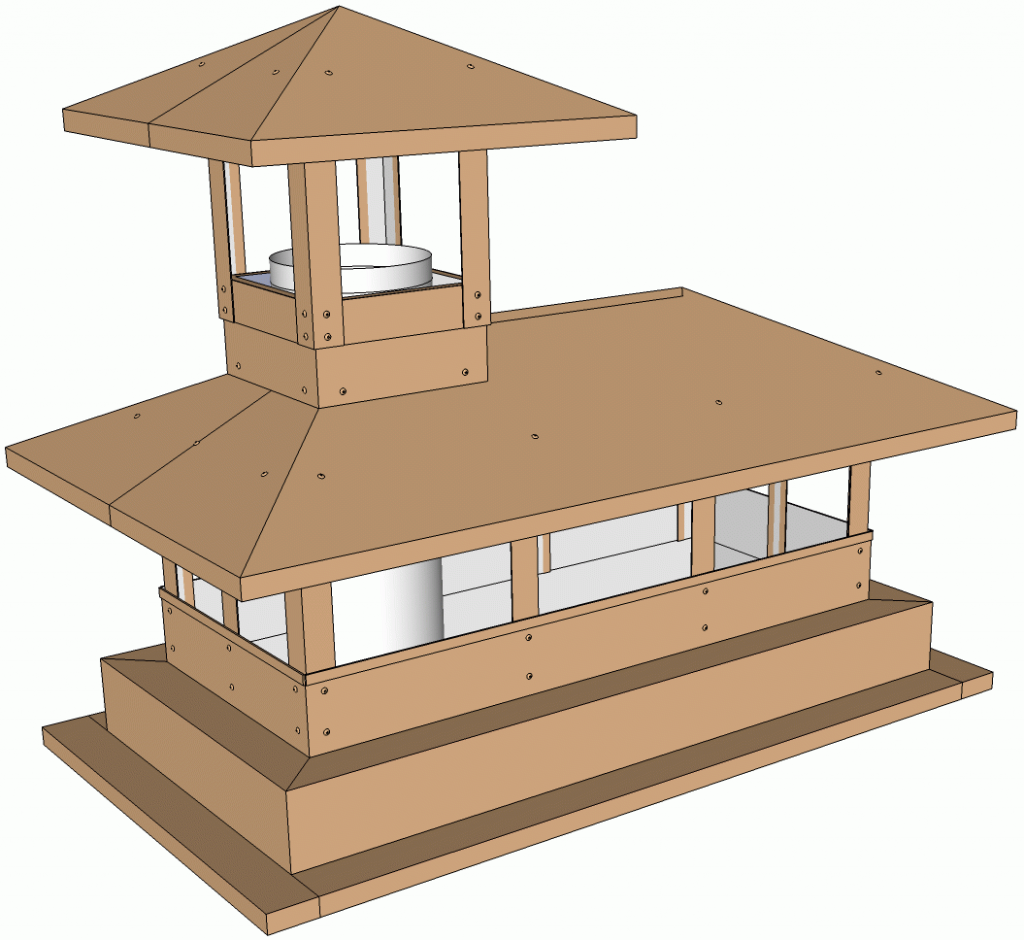

Скатный дымник с закрытым выпуском – в отличие от предыдущего варианта, имеет закрытый свободный выпуск для отработанных газов. Чаще всего устанавливается на трубах котельных.

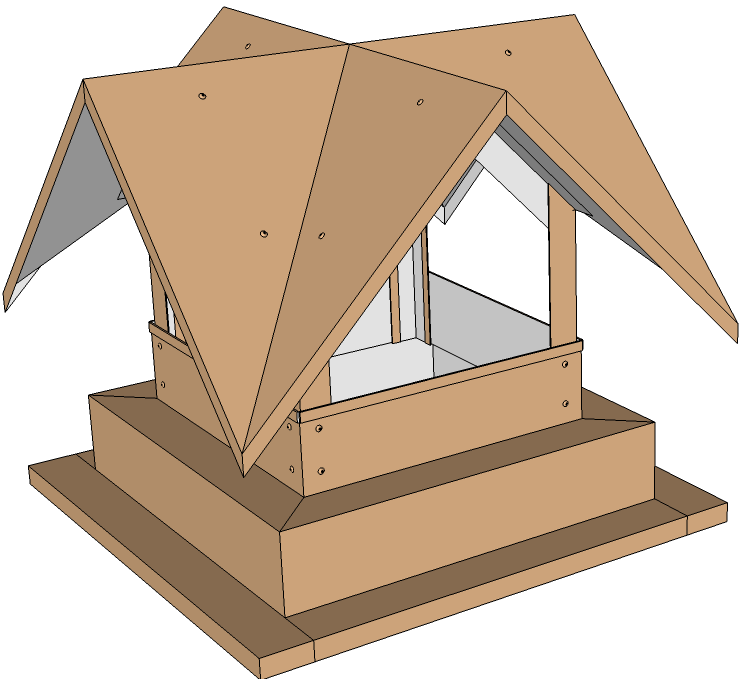

Щипцовый дымник – имеет оригинальную форму, хорошо подходит для установки на трубы летних кухонь, зон барбекю, а также для каминных труб квадратного сечения. Помимо эстетичного внешнего вида, имеет отличное свойство к проветриванию.

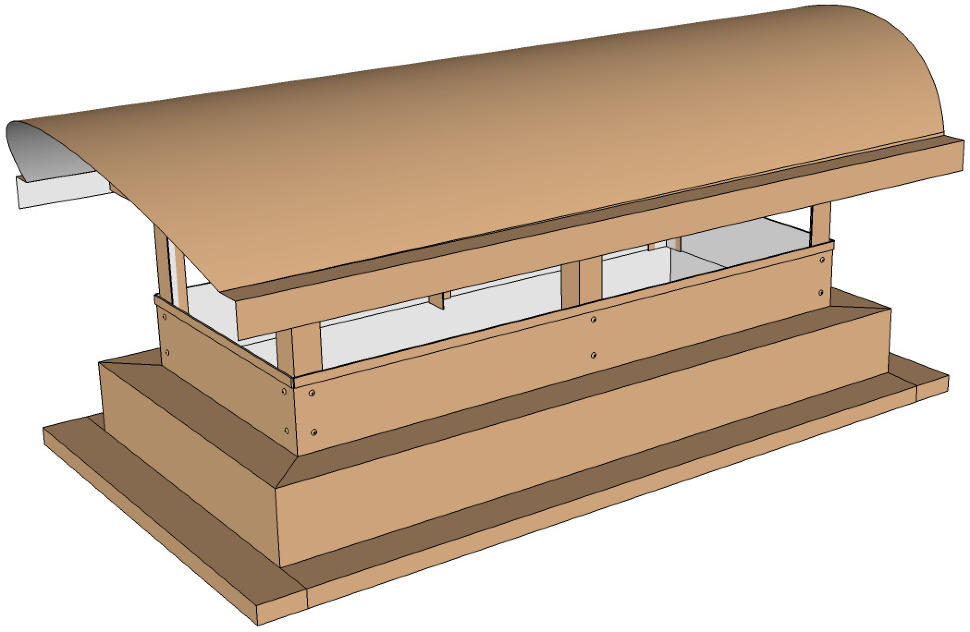

Дымник с полукруглым навершием – верхняя часть зонта изготавливается из материала в форме полуцилиндра. Конструкция обеспечивает максимальное сквозное проветривание по периметру и с торцов, подходит для труб, прямоугольных в плане.

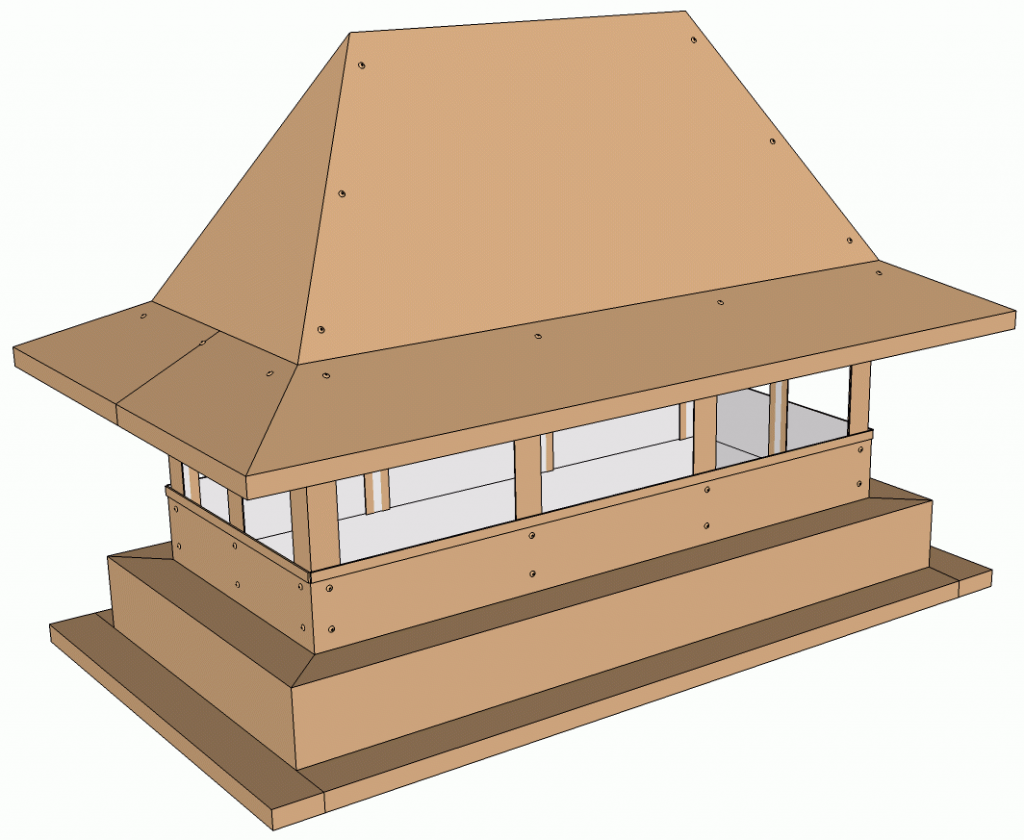

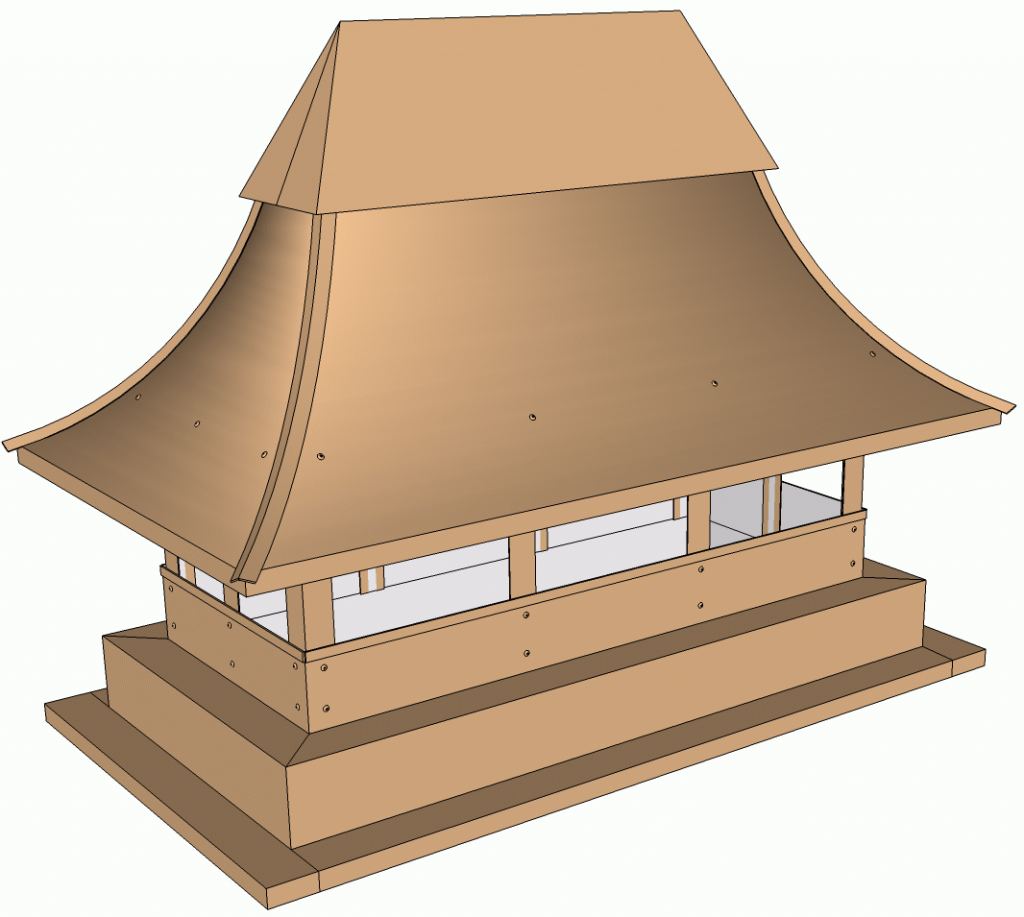

Дымник-пагода, дымник-готика – по конструкции очень похожи на скатные дымники, дизайн выбирается для максимального соответствия другого кровельного декора

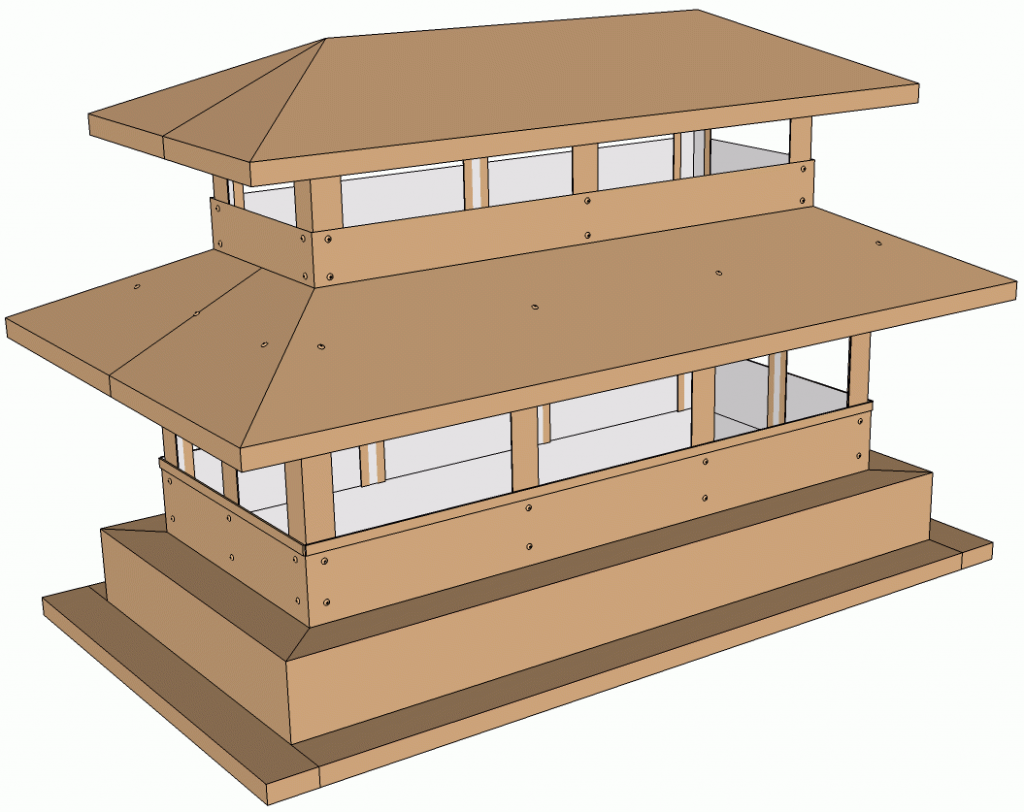

Аэрационный дымник – решение для труб с проблемной тягой: конструкция имеет два уровня; за счет второго яруса дыму обеспечивается дополнительный подпор под колпаком. Сквозное проветривание способствует тому, что отработанные газы легко удаляются из трубы.
Дефлекторы и их отличия от дымников
Если система дымоотведения рассчитана и смонтирована правильно, силы тяги будет достаточно для отведения продуктов горения на улицу. Однако есть случаи, когда силу тяги необходимо усилить. Для этого применяются дефлекторы.
Проверить силу тяги можно несколькими способами. Самый простой и быстрый способ – использование анемометра. Если показатели находятся в пределах 10 Па и более, то сила тяги достаточная. Однако любительские анемометры могут не реагировать на движения воздуха, если показания менее 1 Па. Есть косвенные способы проверить силу тяги:
Если в помещении, где установлена печь или котел, есть задымление, это первый признак недостаточности дымоходной тяги.
Цвет пламени при нормальной тяге – белый или желто-золотистый. Красный или оранжевый цвет пламени также говорит о недостаточности тяги.

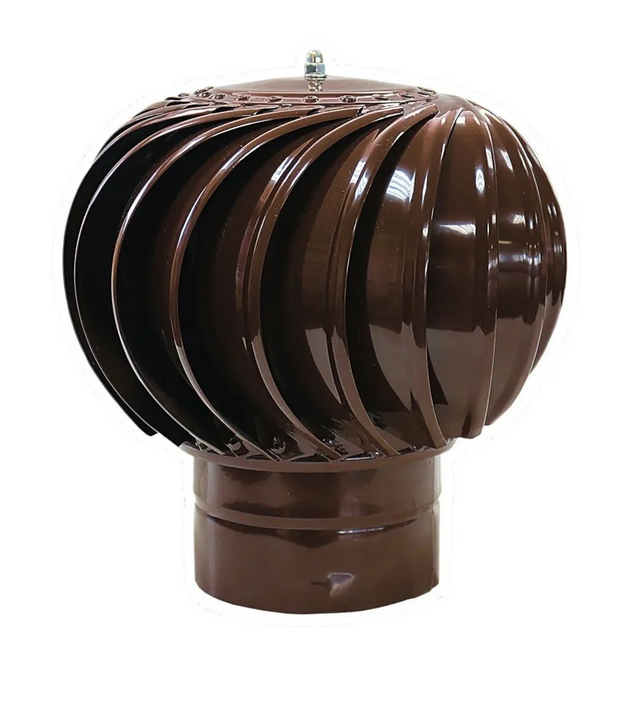

Дефлектор, установленный на оголовок трубы, усиливает и выравнивает тягу, способствуя повышению КПД отопительного оборудования до 20% за счет более полного сгорания топлива. Ещё одна важная функция дефлектора – искрогашение: в результате высокой температуры горения и сильной тяги в дымоходе происходит образование искр и их вылет на крышу, что создает пожароопасную ситуацию. Дефлектор обеспечивает безопасное выгорание искр. Защитная функция дефлектора от осадков и механического мусора аналогична функции зонта.

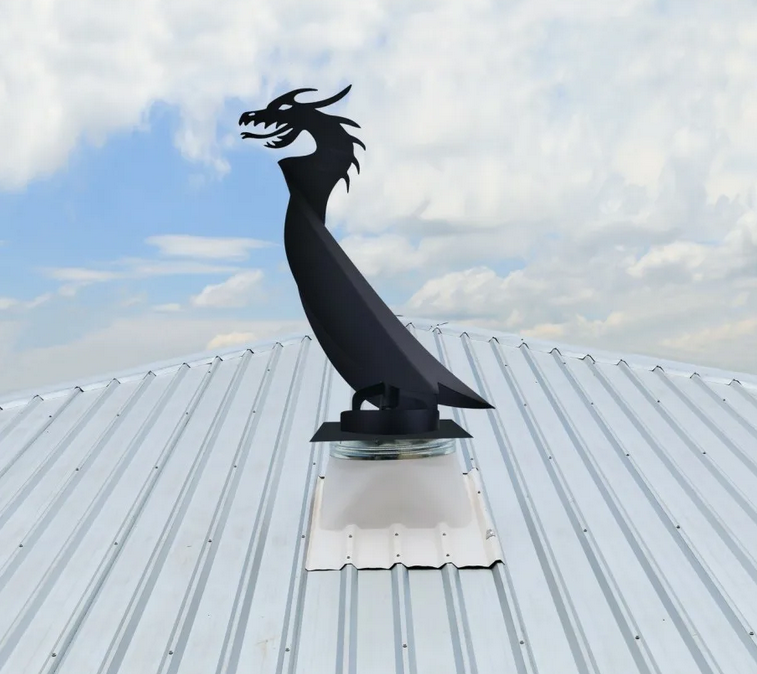

Дымник-флюгер
Особая разновидность дымника – флюгарок, на колпаке которого расположен плоский элемент, сделанный из тонкого металла. Флюгарок, помимо декоративной функции, также увеличивает тягу за счет того, что направляет дым в подветренную сторону. Вращение происходит за счет подшипника, который требует периодического обслуживания – смазки. Кроме того, это самый декоративный из всех видов дымников – флюгер может изотавливаться в виде птицы, кошки, дракона и т.д.
Заключение
Дымник на трубу играет важную роль в комплексной энергоэффективности отопительной системы и служит украшением крыши, повышая индивидуальность Вашего жилища.
